Schematy podłączenia metromierzy do popularnych (w niektórych kręgach) modeli samochodów i quadów

Przed podłączeniem należy sprawdzić, czy rzeczywista instalacja pojazdu odpowiada przedstawionemu schematowi. Ilość zmian wprowadzanych przez producentów samochodów powoduje, że nie zawsze istniejąca instalacja jest taka sama jak w dostępnych manualach. Również auta po "przeszczepie" innego silnika mają często instalację daleko odbiegającą od specyfikacji fabrycznej.

!!! UWAGA !!!

Błędne połączenie może spowodować poważne uszkodzenie w wyposażeniu pojazdu lub w metromierzu!

Jeżeli nie znasz się na tym, zleć podłączenie fachowcowi aby uniknąć nieoczekiwanych zniszczeń.

Zostałeś ostrzeżony...


Samochód Pliki do pobrania Uwagi

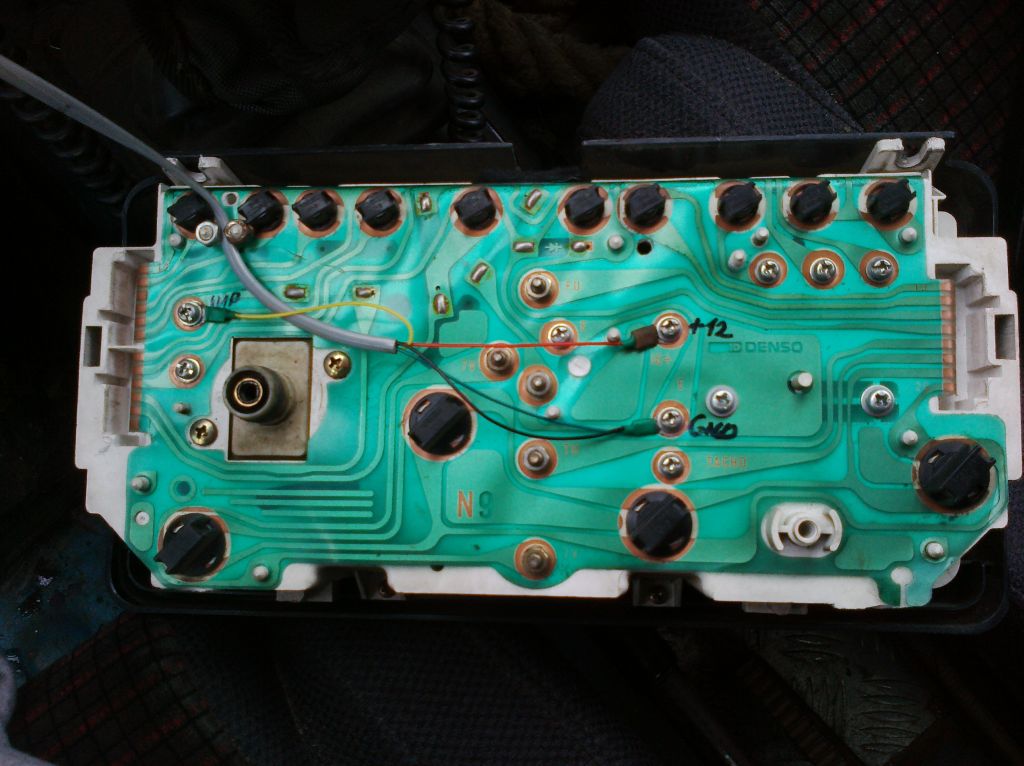

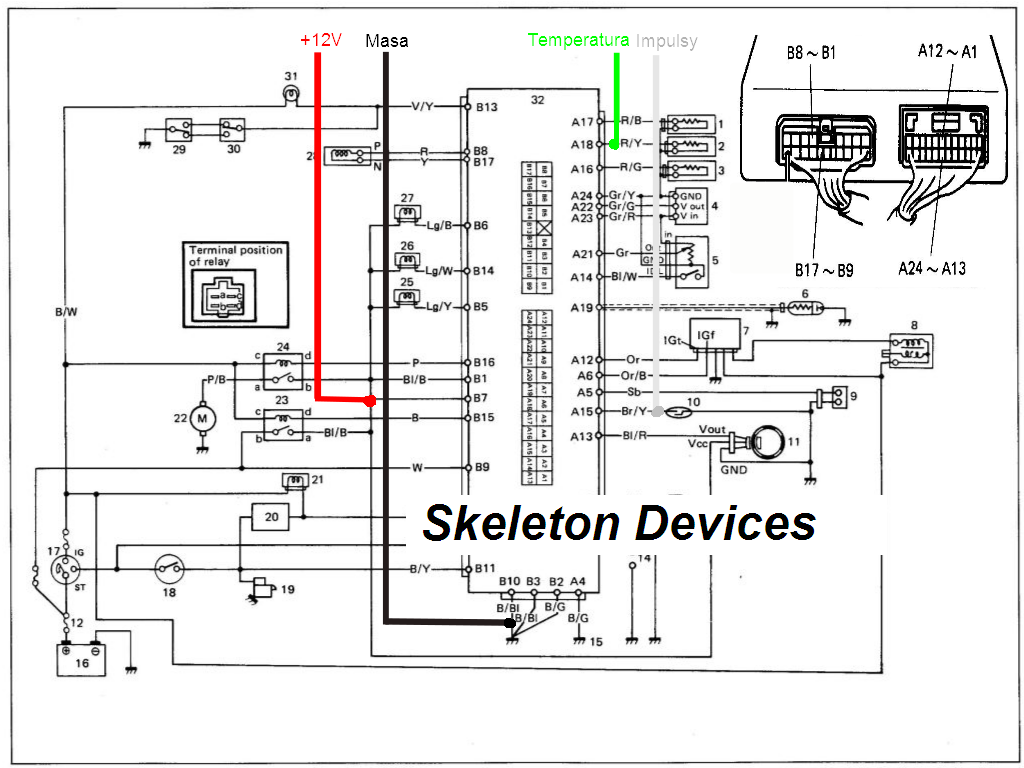

Suzuki Samurai 1.3 schemat zegary Dla wersji na wtrysku. Wersje gaźnikowe oraz sj413 sj410 wymagają dodatkowego impulsatora.

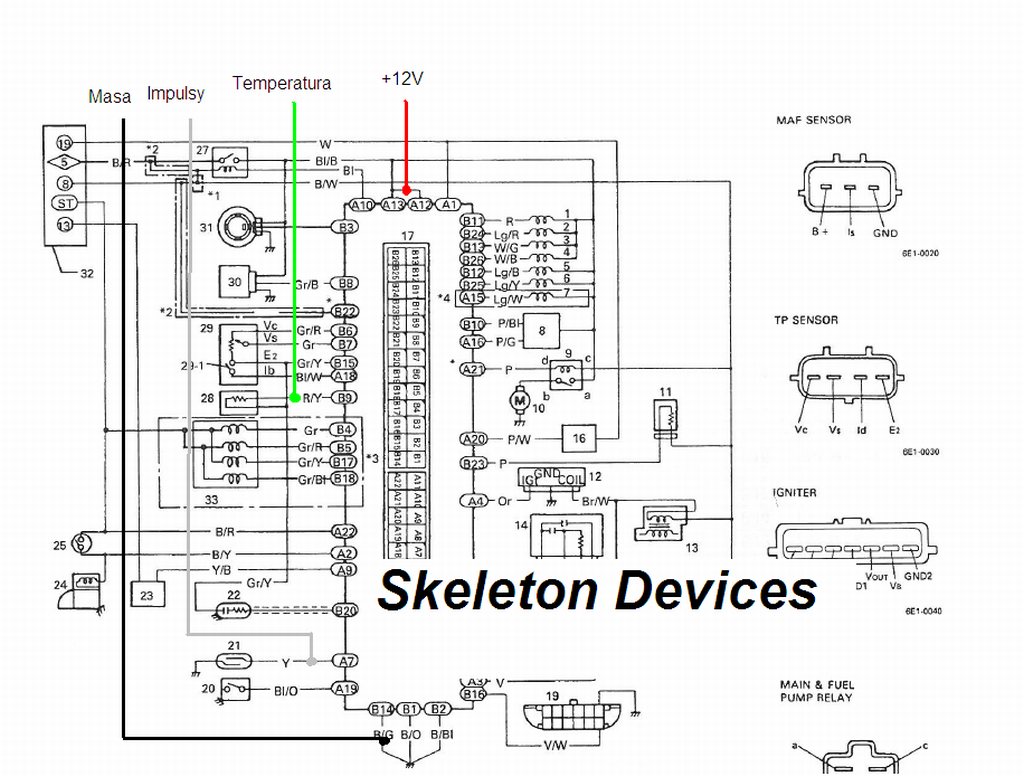

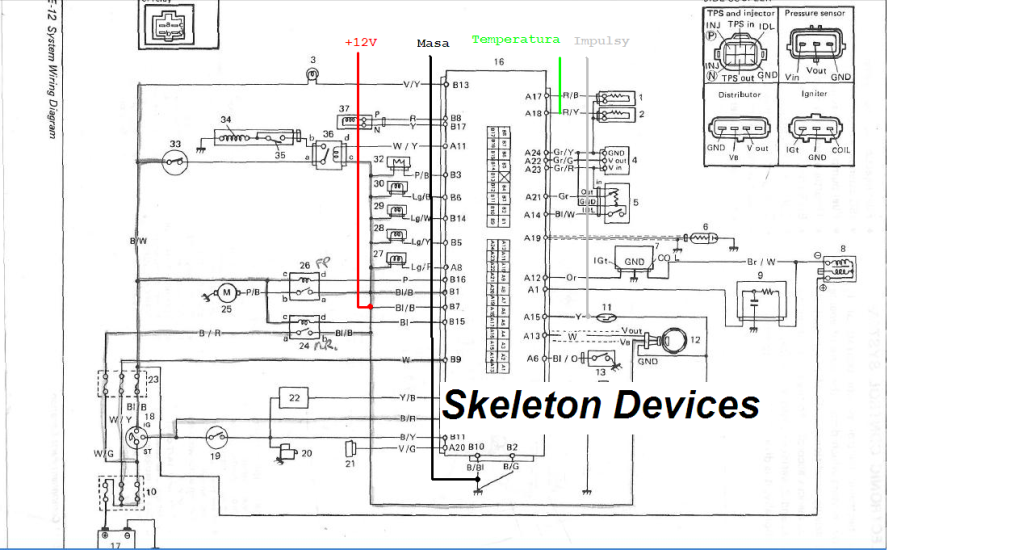

Suzuki Vitara 1.6 8v 16v schemat-8v schemat-16v Nie wszystkie vitary (nawet na wtrysku) miały wbudowany w zegary impulsator!
Było kilka wersji sterowników. Należy upewnić się czy zgadzają się wyprowadzenia ecu.

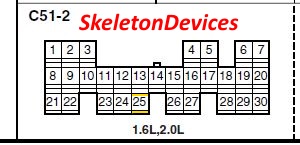

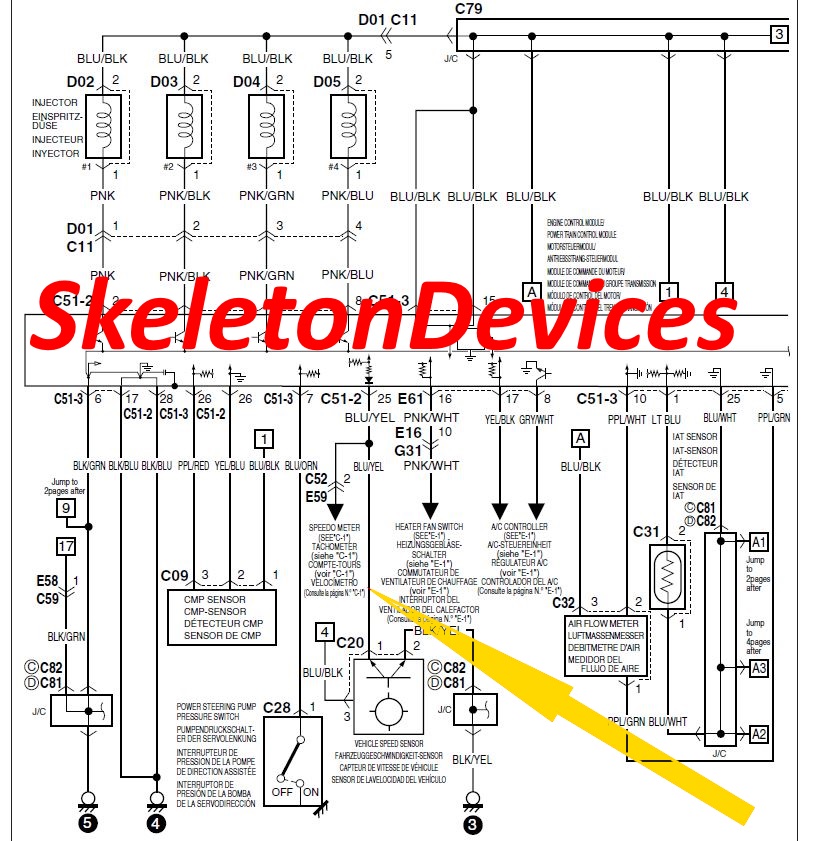

Suzuki Vitara 2.0 16v
Grand Vitara 2.0 16v		 schemat wtyczka Ten sam silnik i podłączenie w obydwu modelach
Suzuki GrandVitara

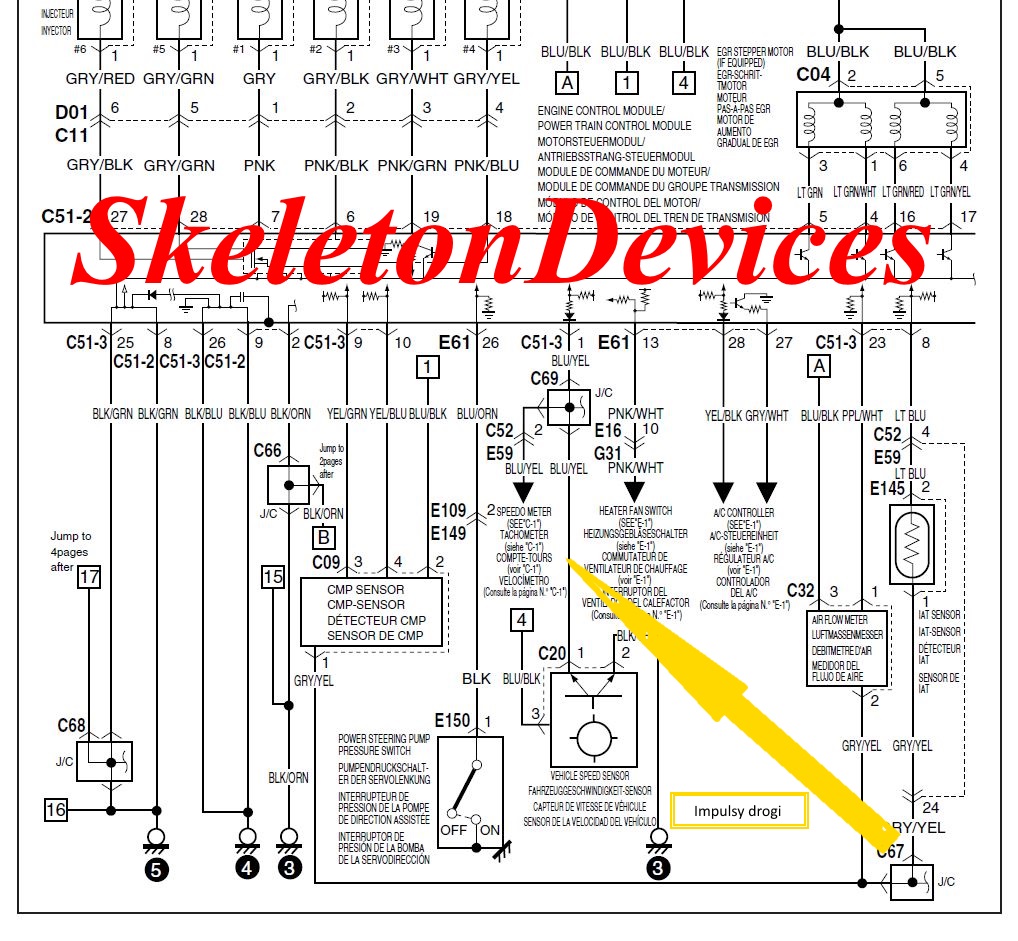

2.5 v6, 2.7 v6, wczesne XL-7		 schemat Było sporo wersji sterownika (zwłaszcza w modelu XL-7). Należy upewnić się czy zgadzają się wyprowadzenia ecu.

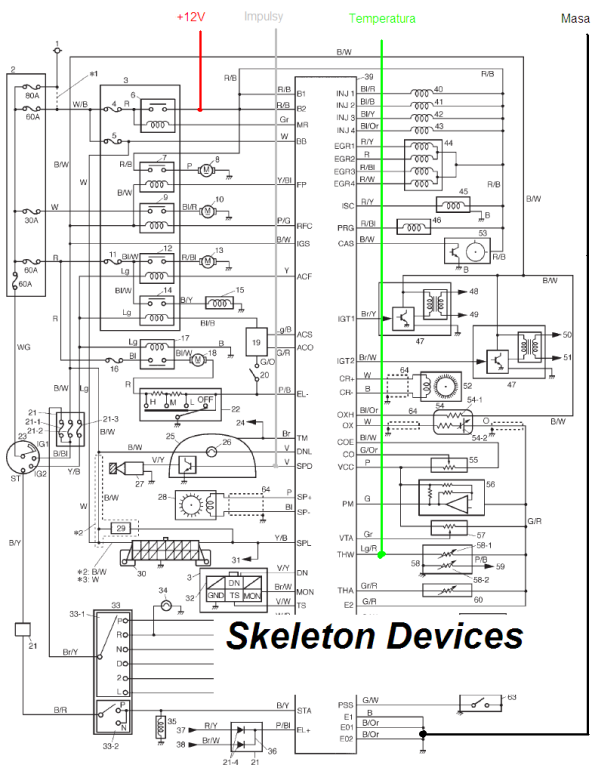

Suzuki Baleno 1.6 schemat Oczywiście chodzi o przeszczep silnika z Baleno, bo kto by jeździł takim autem...
Było kilka wersji sterowników. Należy upewnić się czy zgadzają się wyprowadzenia ecu.

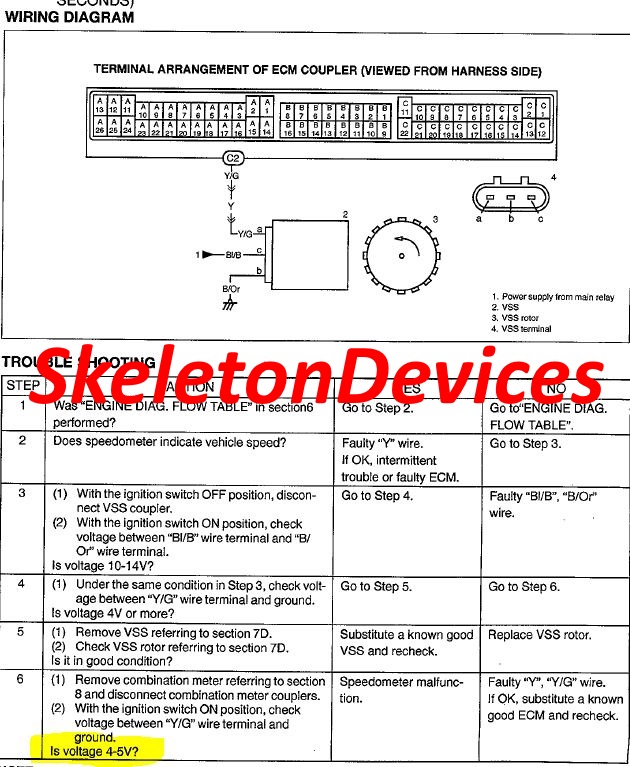

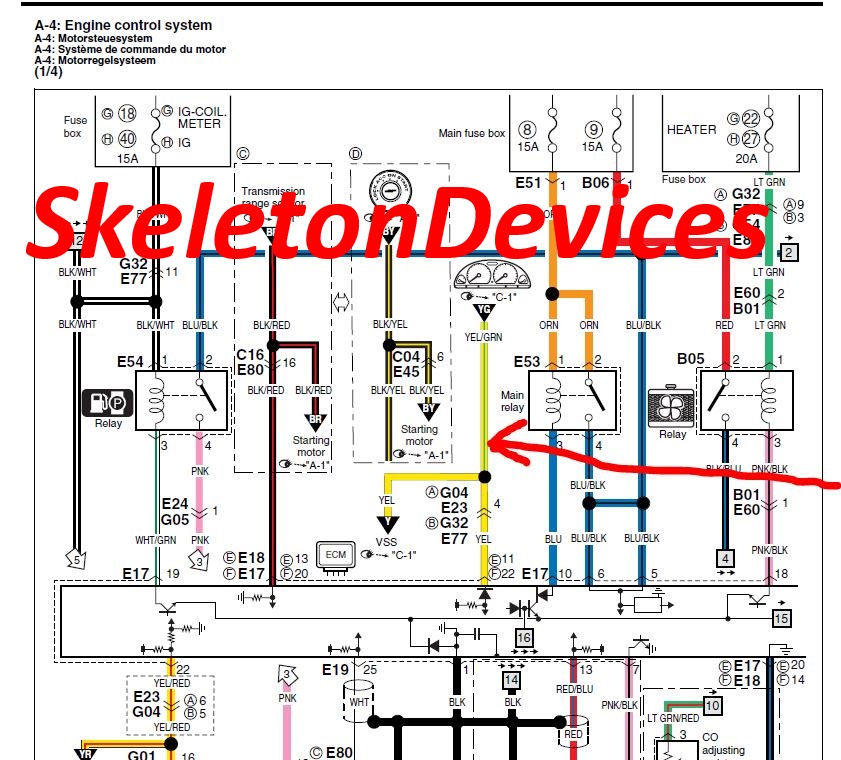

Suzuki Jimny 1,3 schemat-1 schemat-2

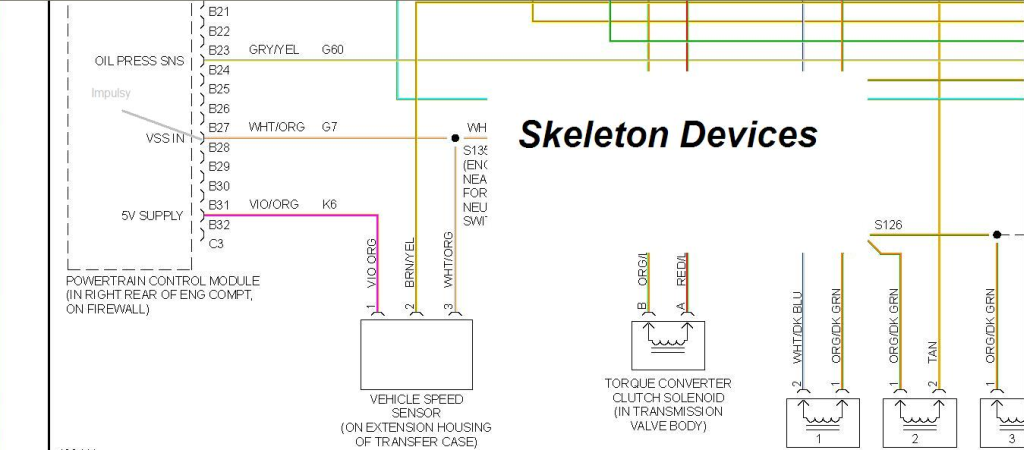

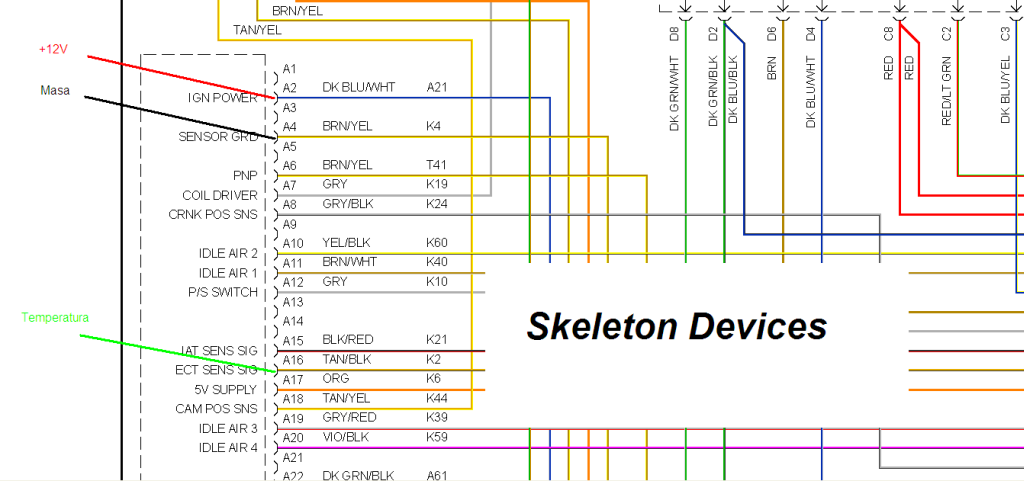

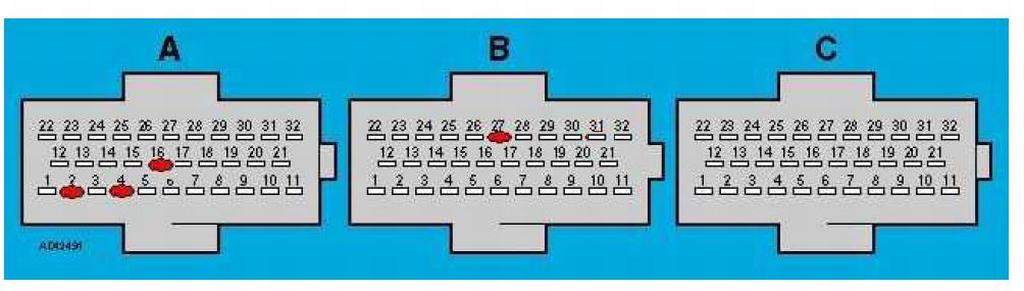

Jeep Wrangler/Cherokee 2,5 4,0 schemat-1 schemat-2 schemat-3 Również wczesne GrandCherokee

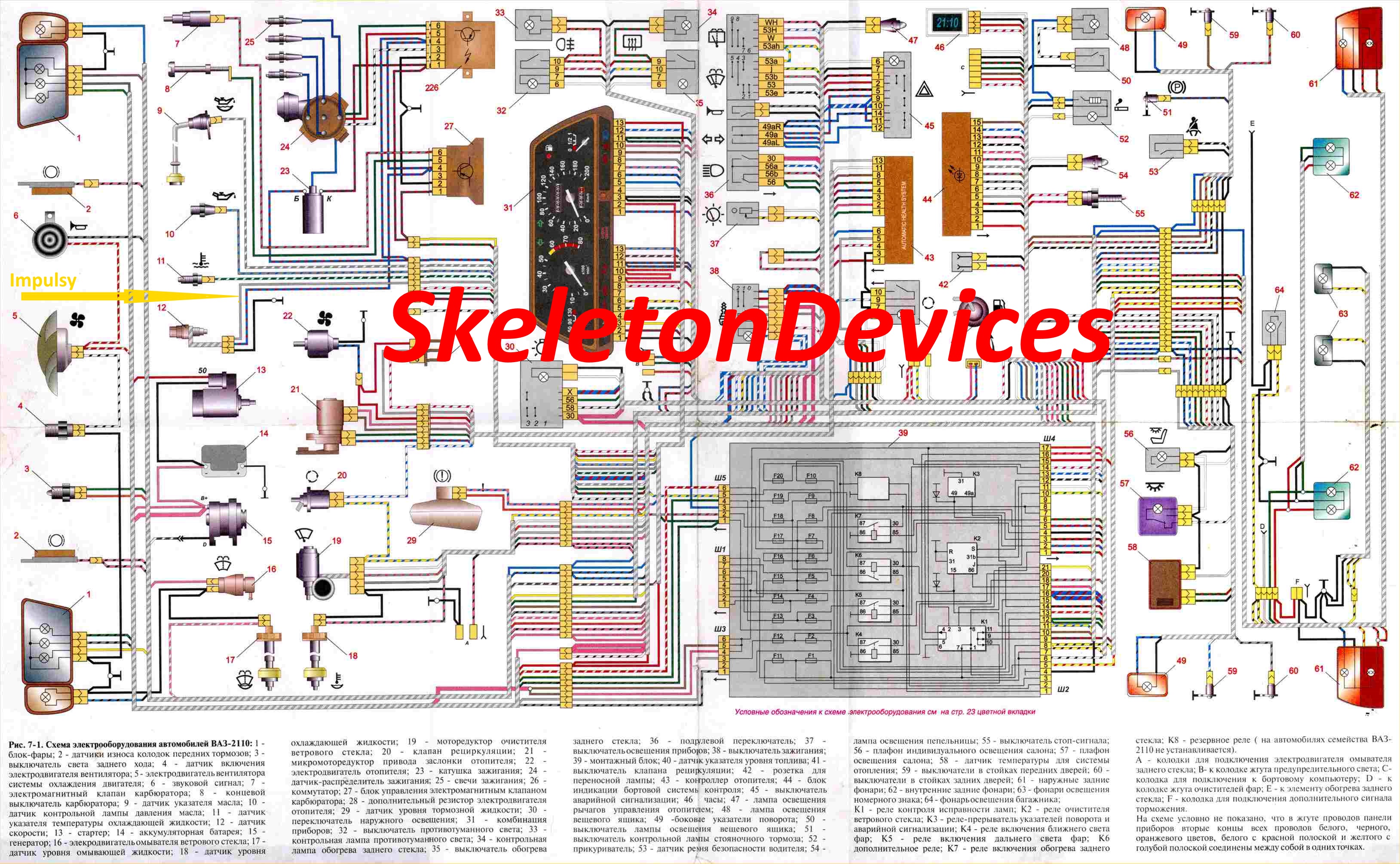

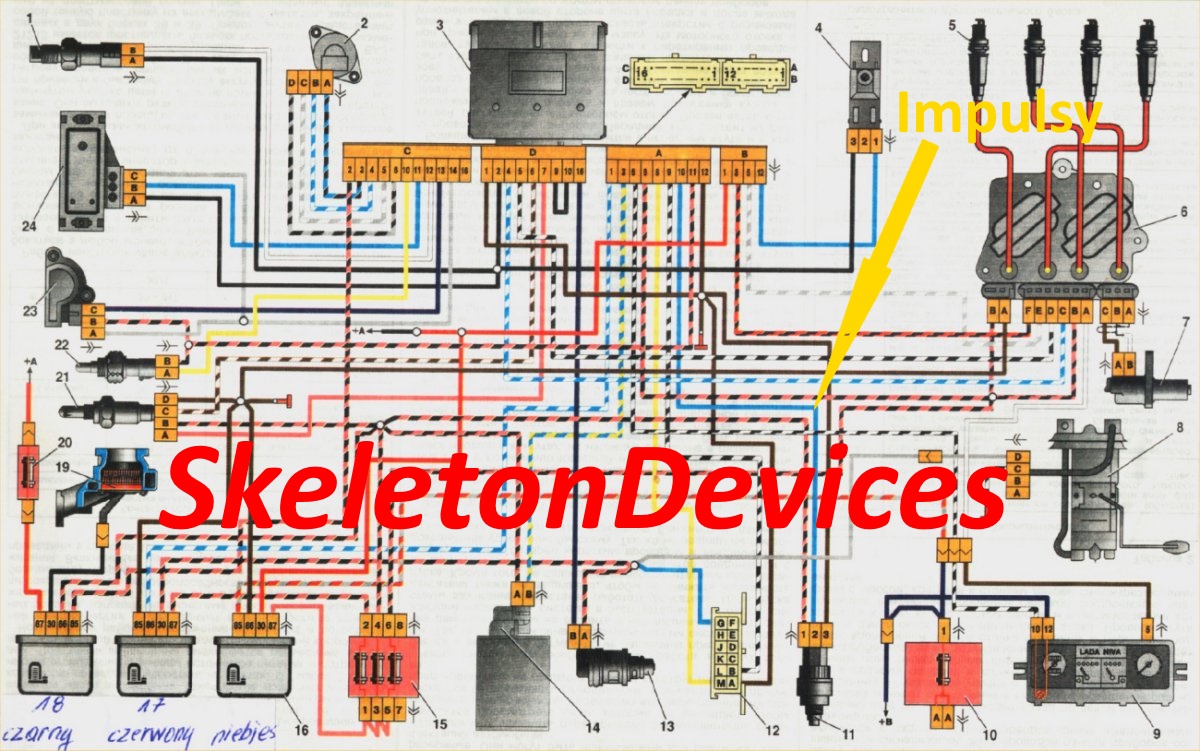

Łada Niva niva-2110 niva-21214

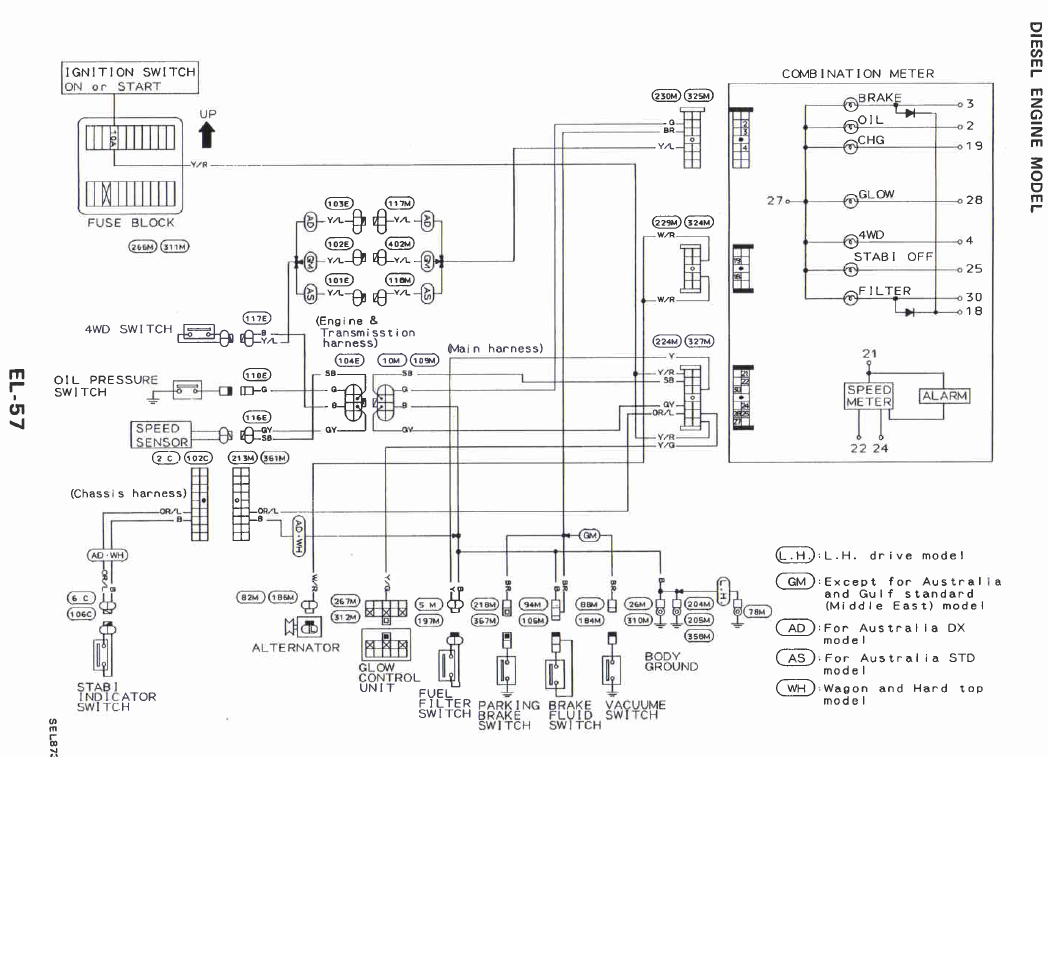

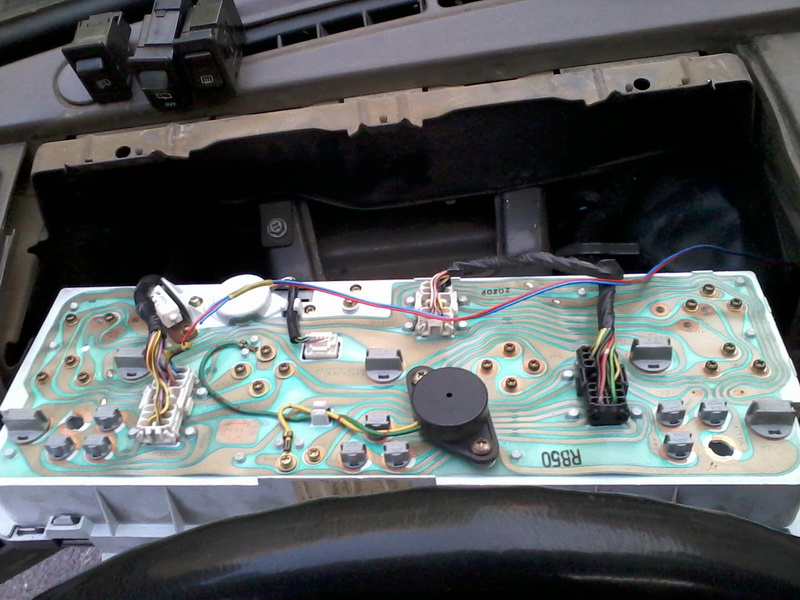

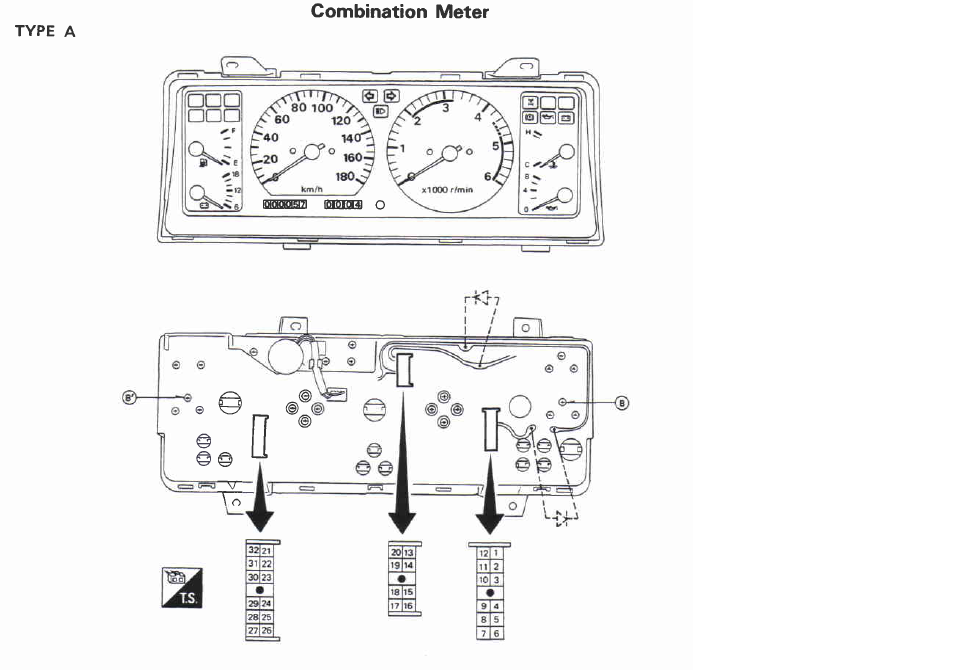

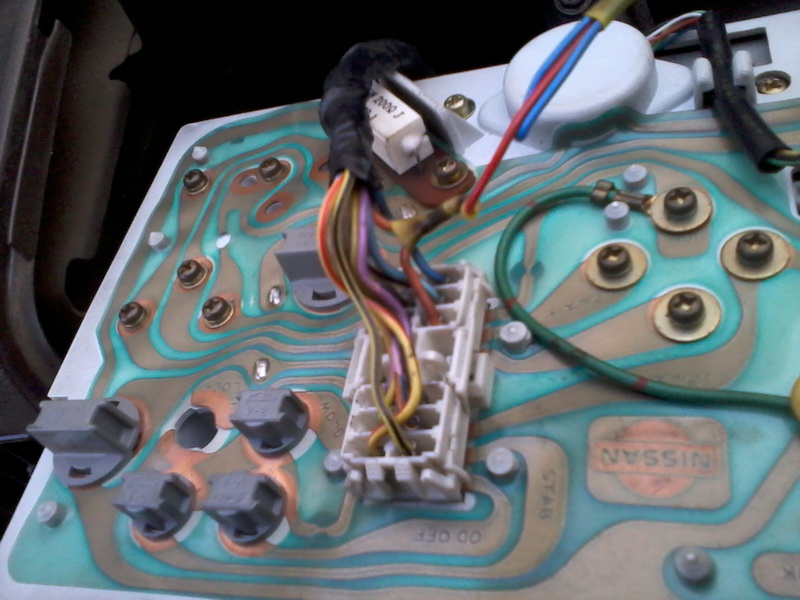

Nissan Patrol 2,8 opis-1 opis-2 opis-3 opis-4 Podobno dla innych wersji silnikowych jest tak samo. Nie potwierdzone...

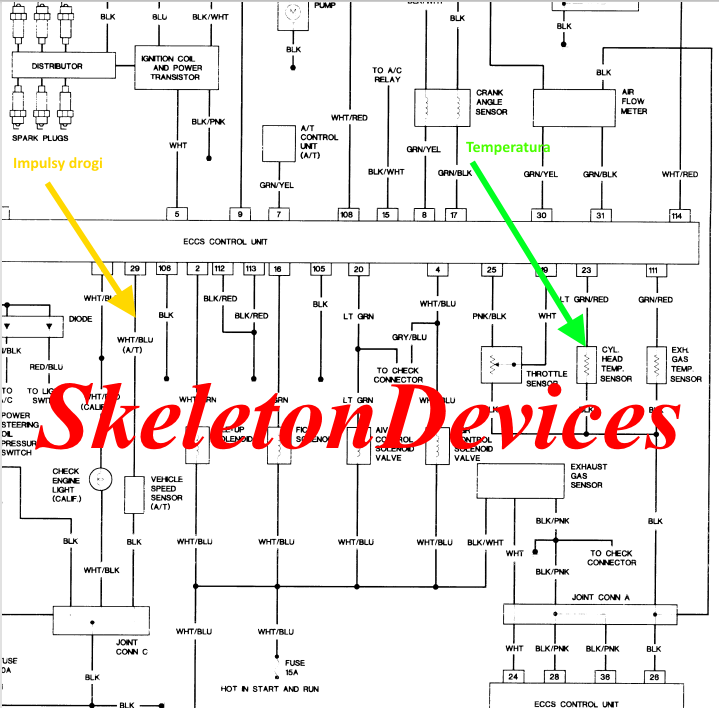

Nissan Terrano 3.0 v6 (stare) schemat

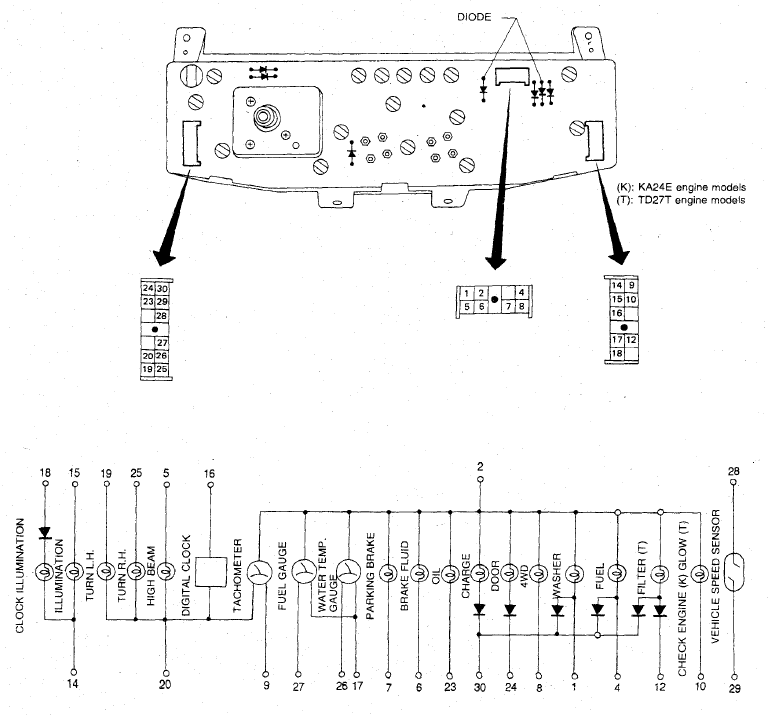

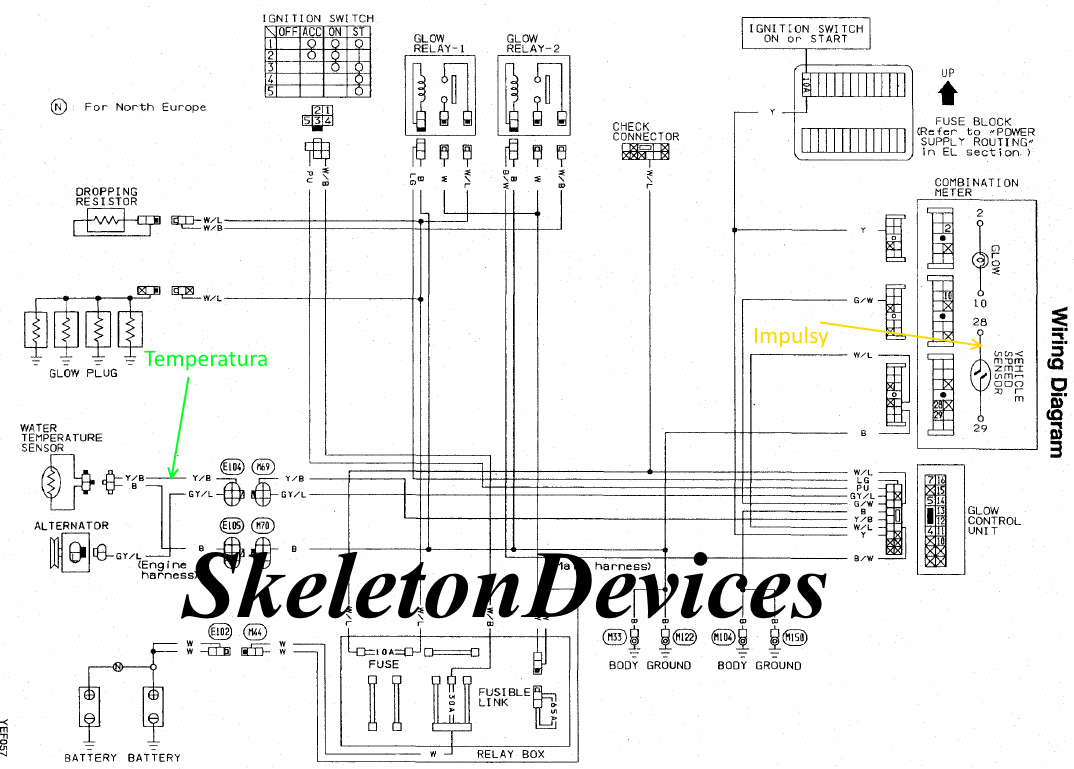

Nissan Terrano 2,7D schemat zegary-opis Zegary prawdopodobnie także w innych modelach. Nie potwierdzone...

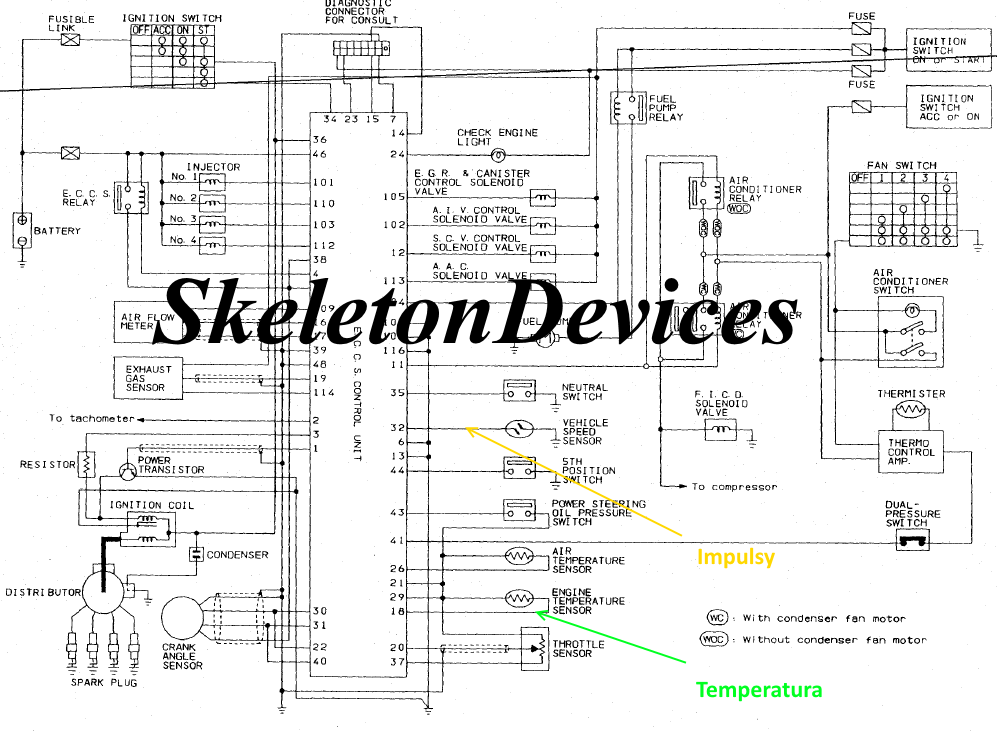

Nissan Terrano 2,4 schemat

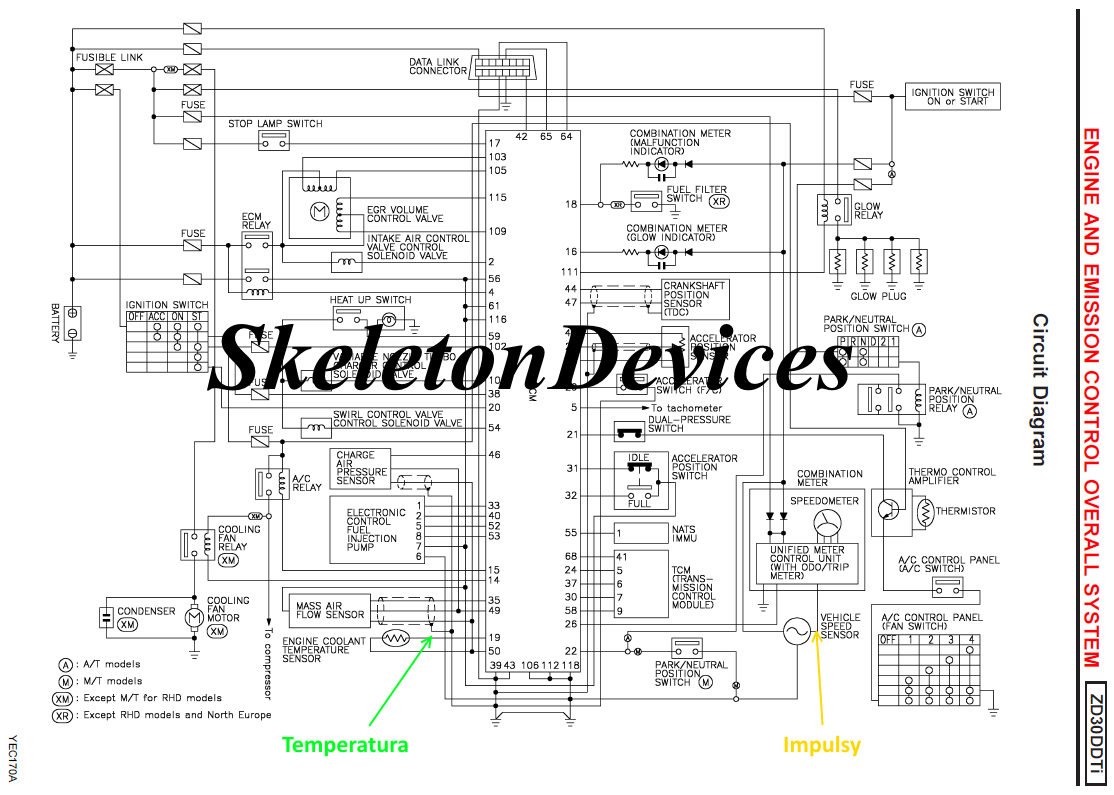

Nissan Terrano ZD30 schemat

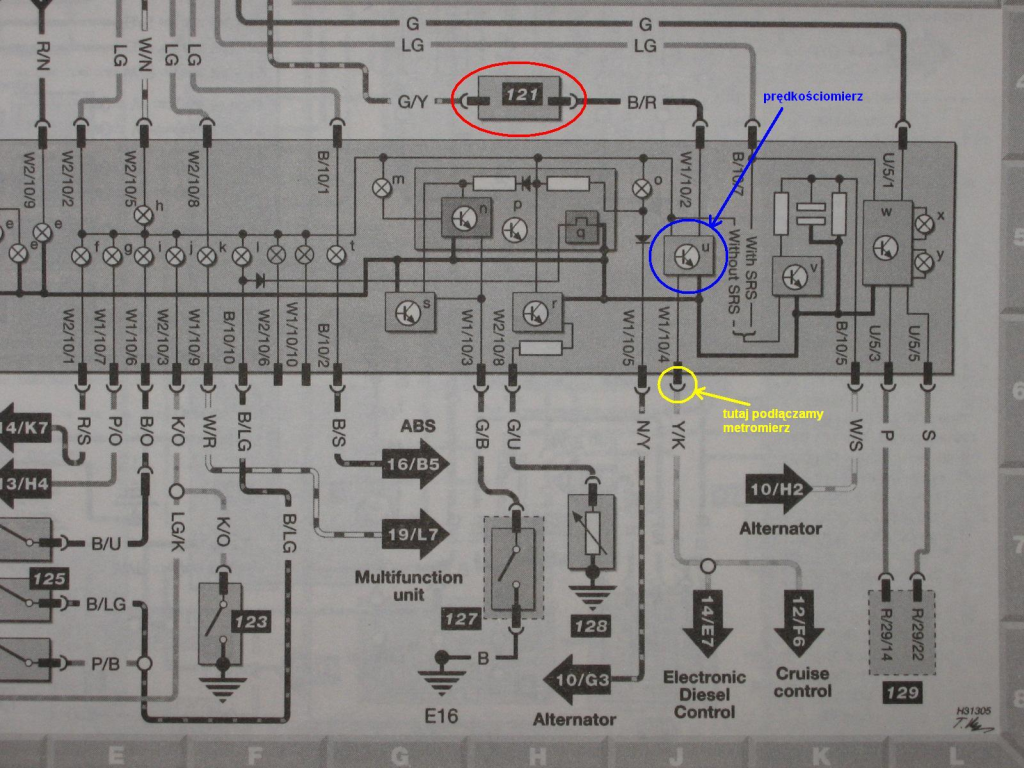

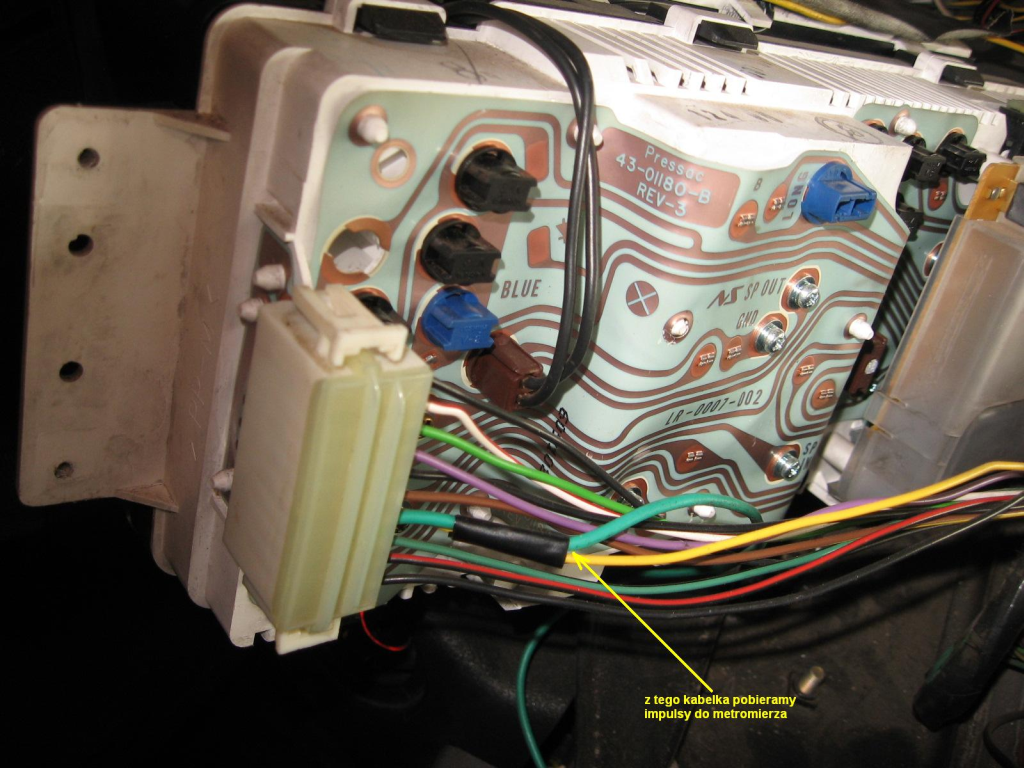

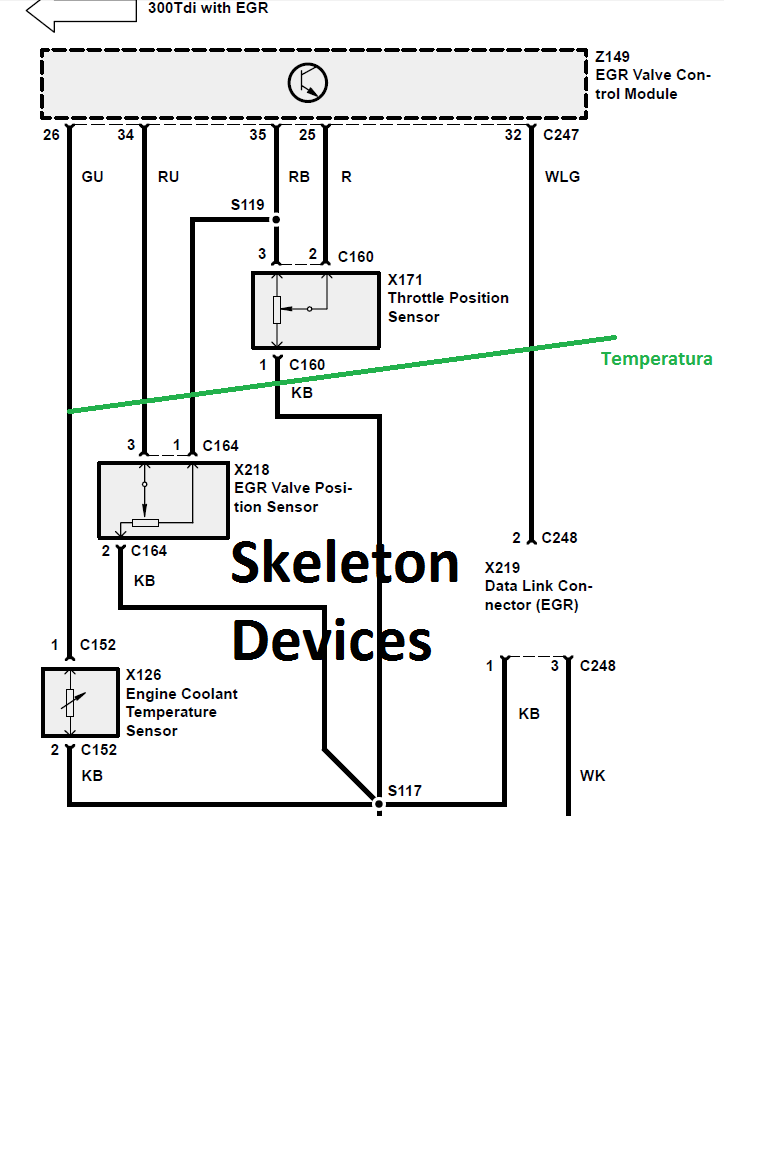

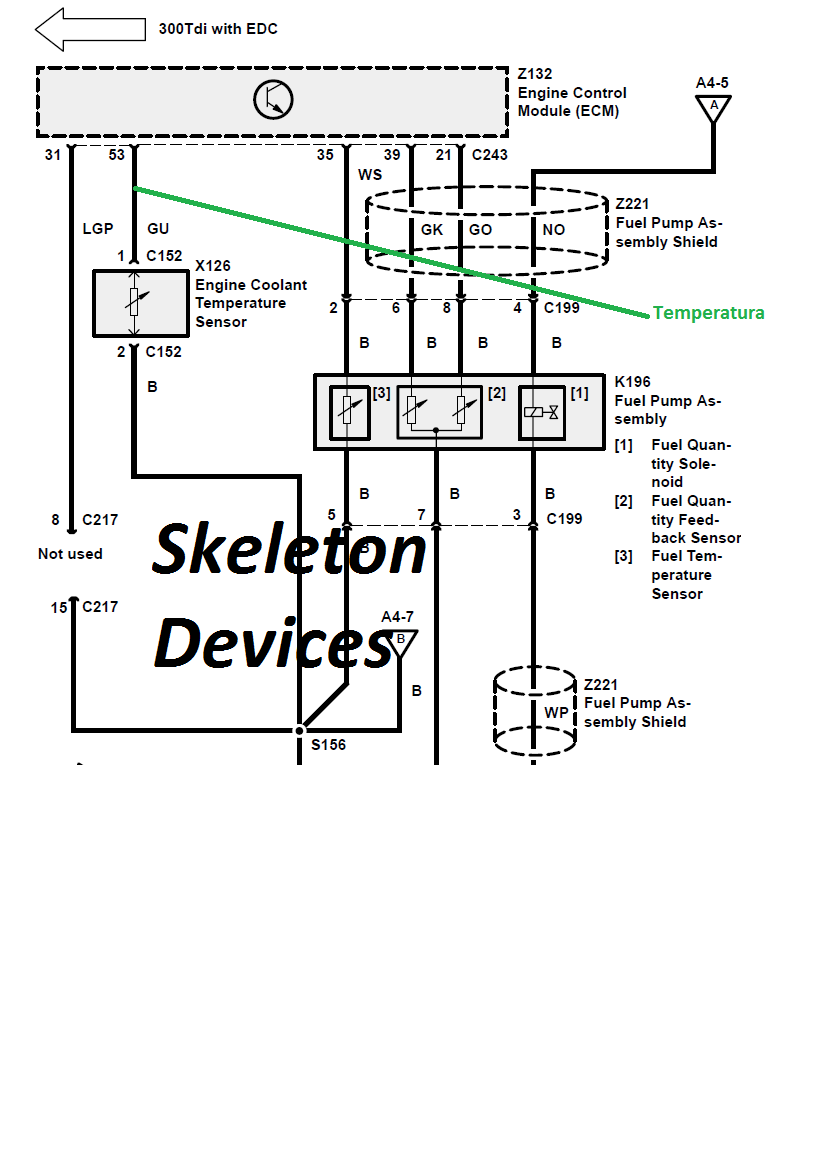

LR Discovery 300tdi opis-1 opis-2 opis-3 temp-egr temp-edc Dla 200tdi niezbędny jest zewnętrzny impulsator

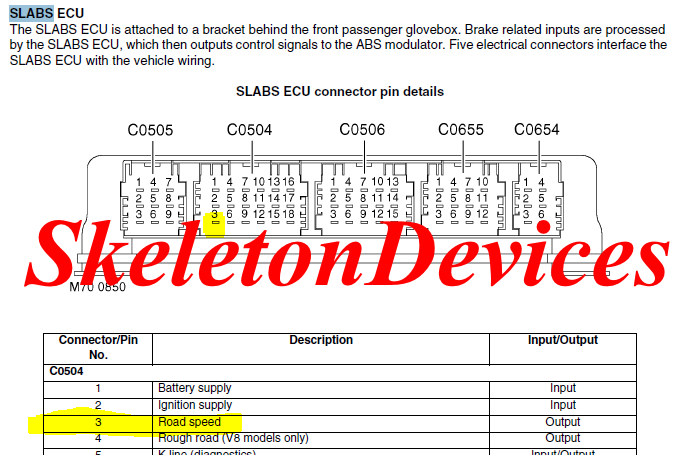

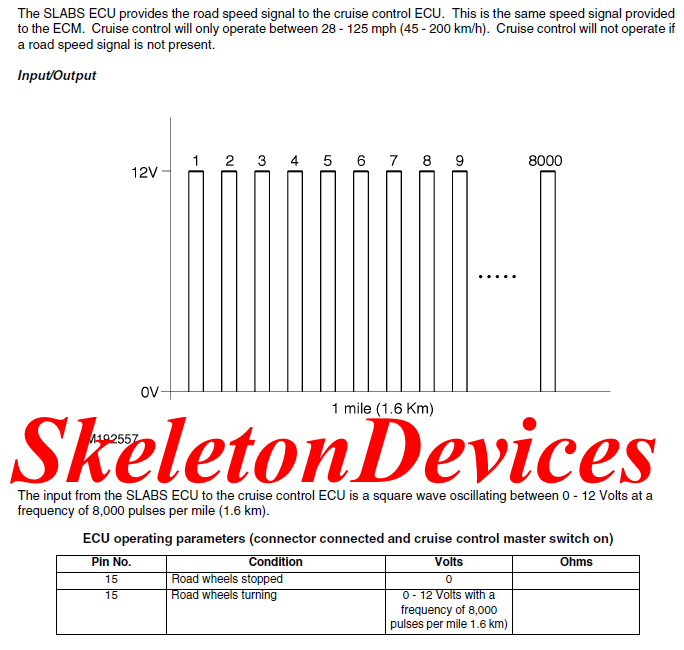

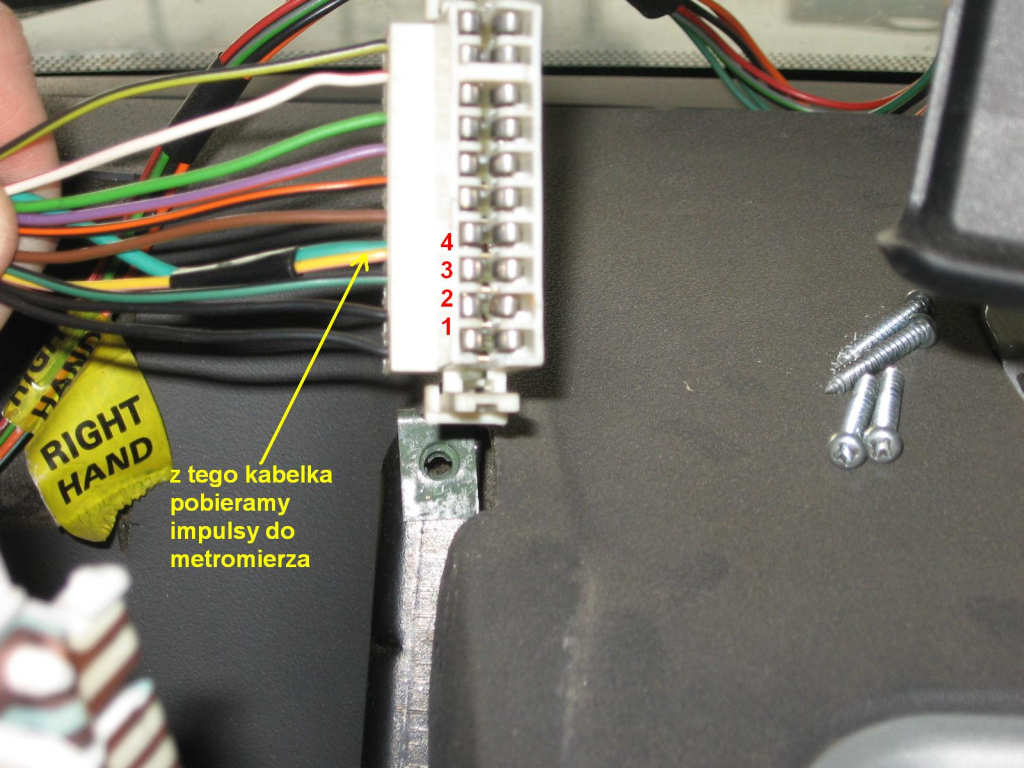

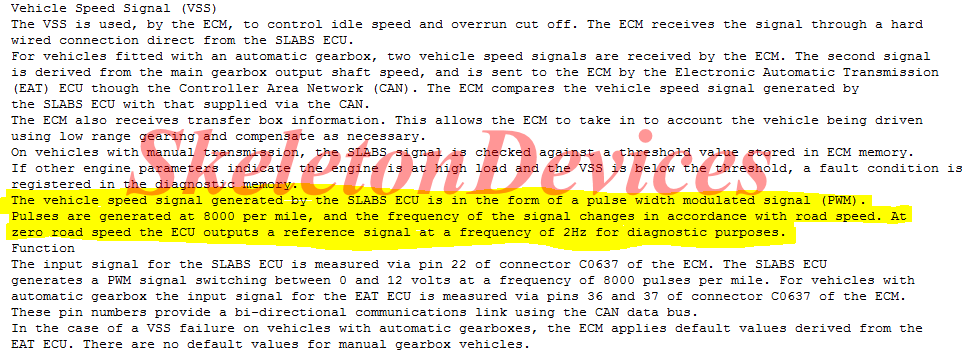

LR Discovery2 V8 opis1 opis2 opis3 Dla diesla podobnie (niepotwierdzone)

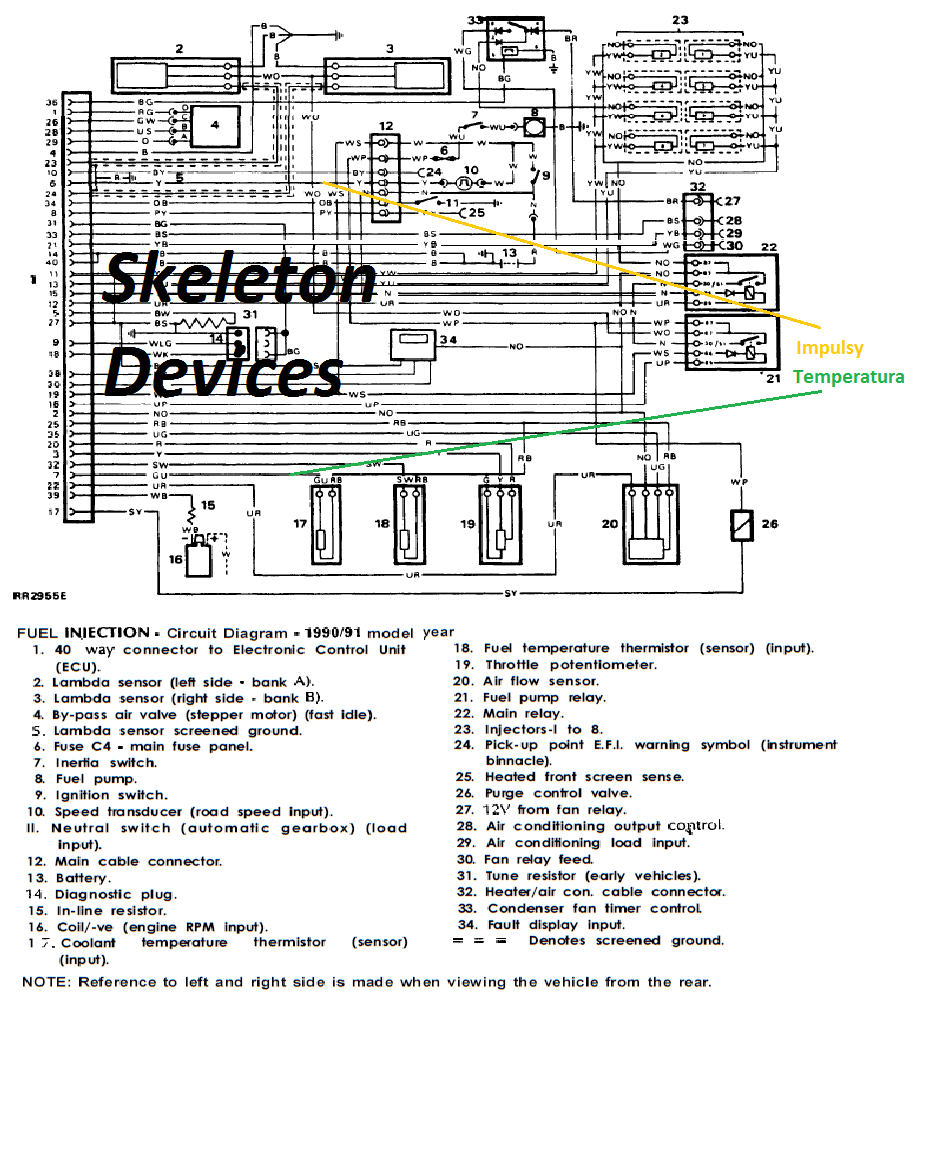

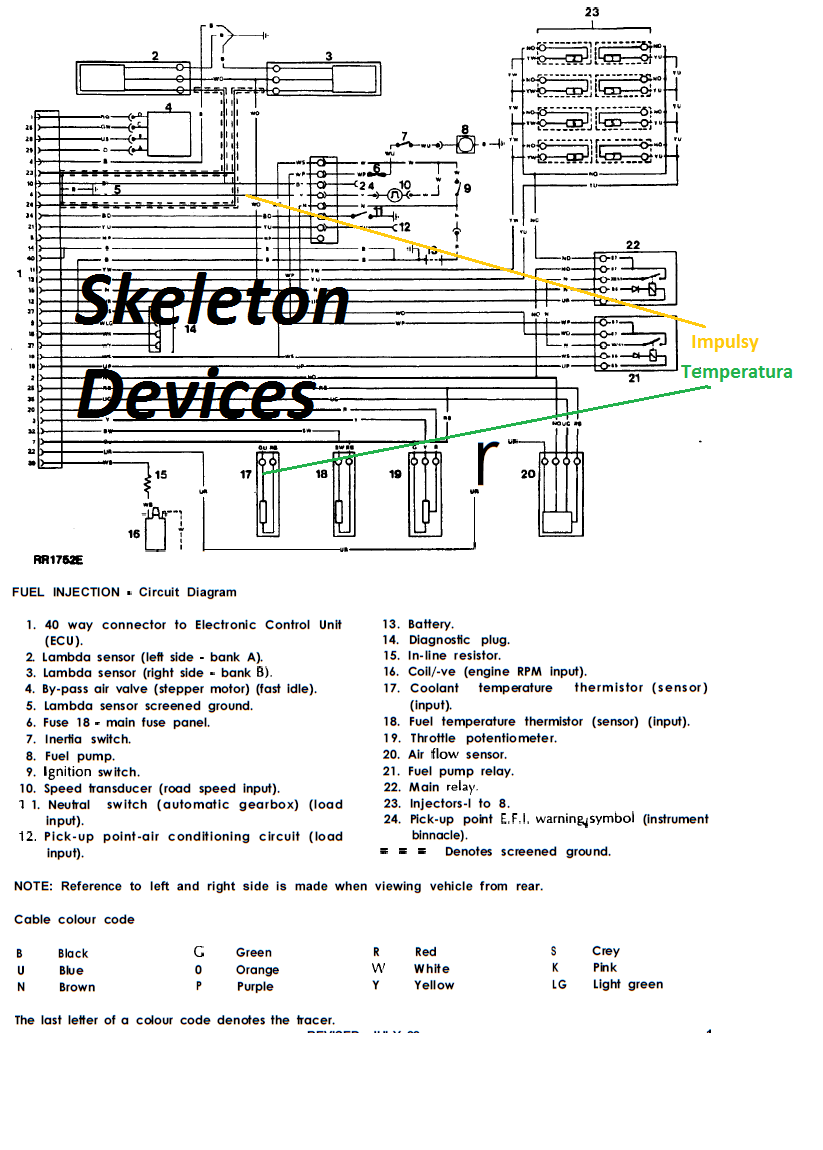

RangeRover v8 schemat (przed 1990r) schemat (od 1990r)

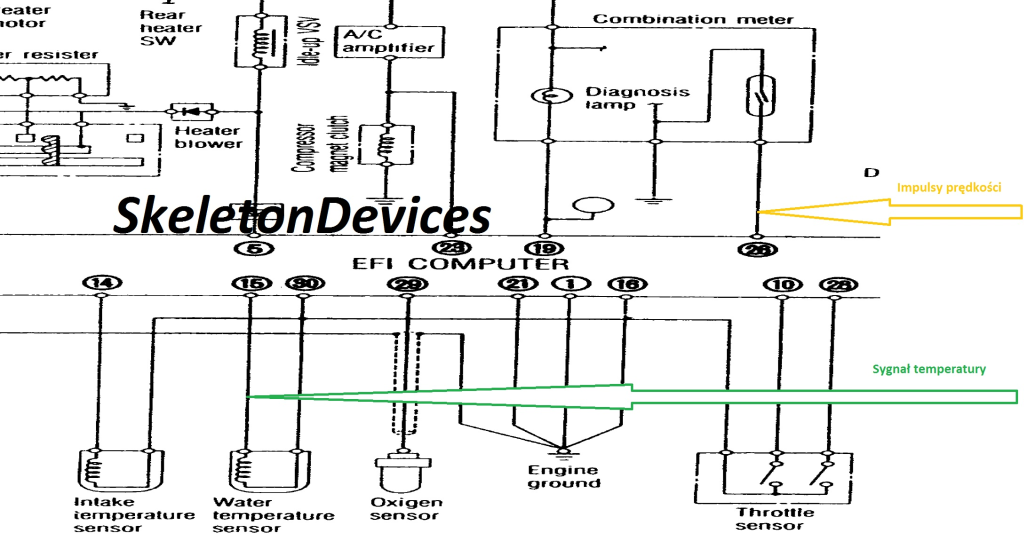

Daihatsu Feroza 1.6 schemat Impulsator w zegarach

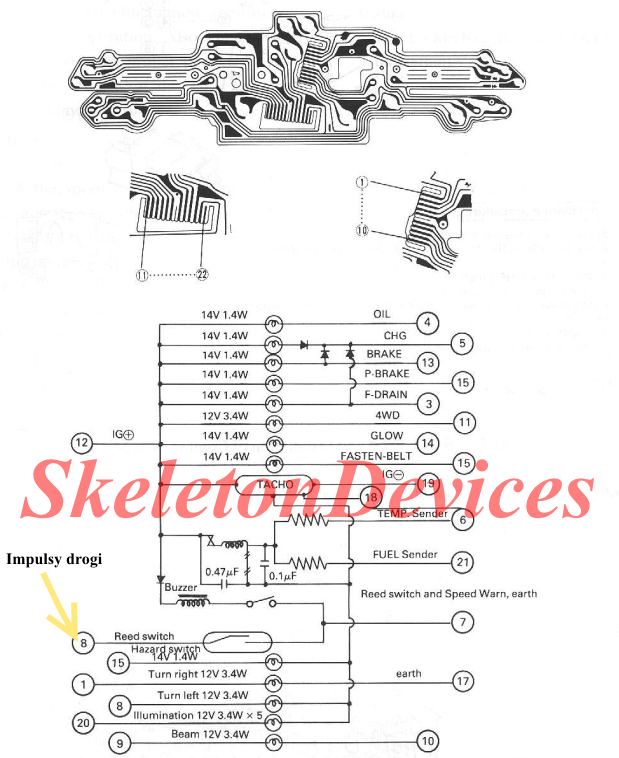

Daihatsu Rocky 2.8D schemat Impulsator w zegarach

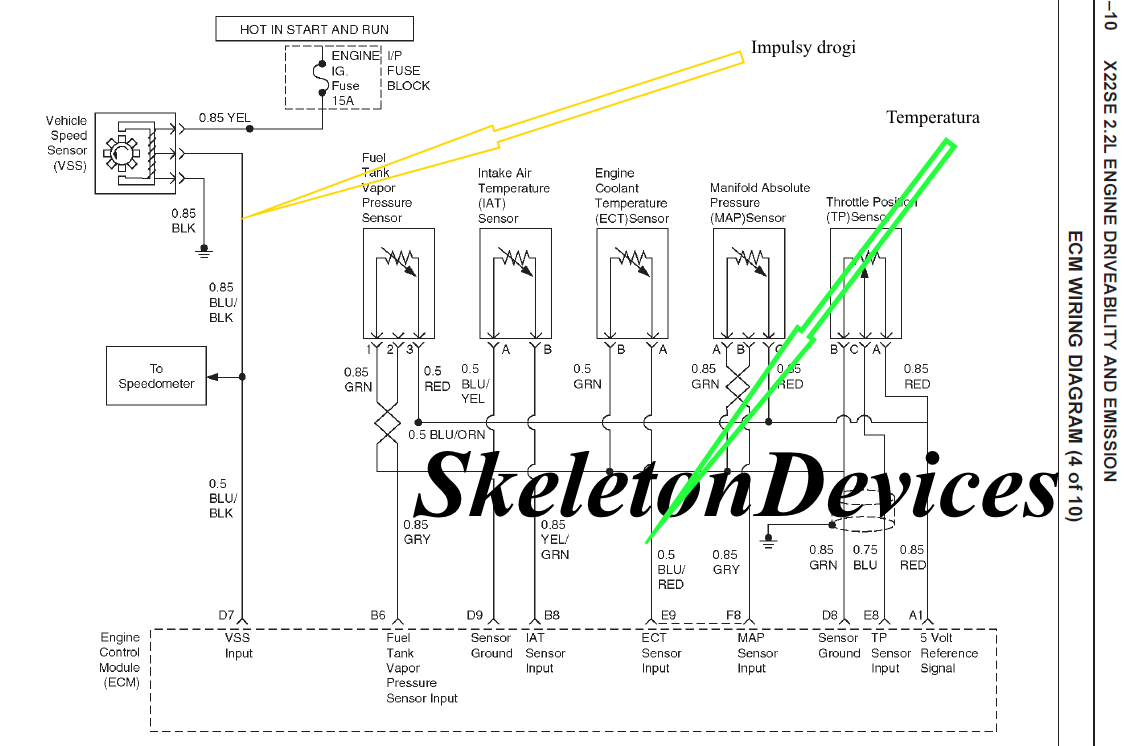

Opel Frontera B 2.2 schemat

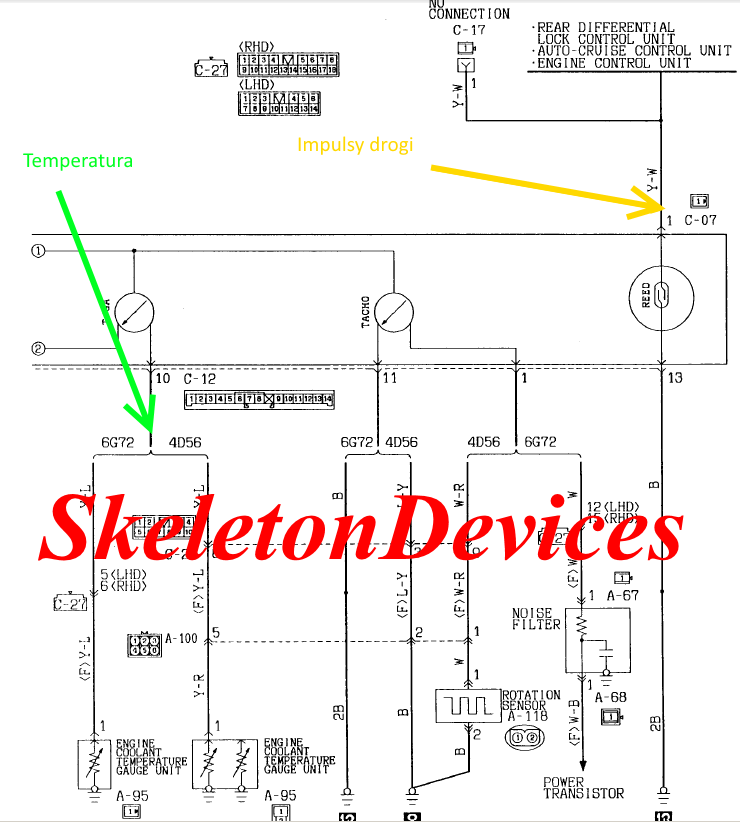

Mitsubishi Pajero 2.5 TD schemat

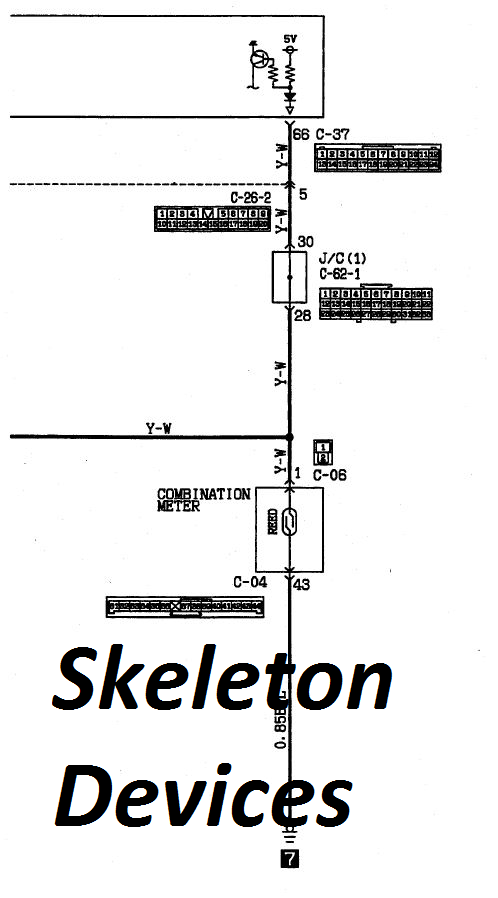

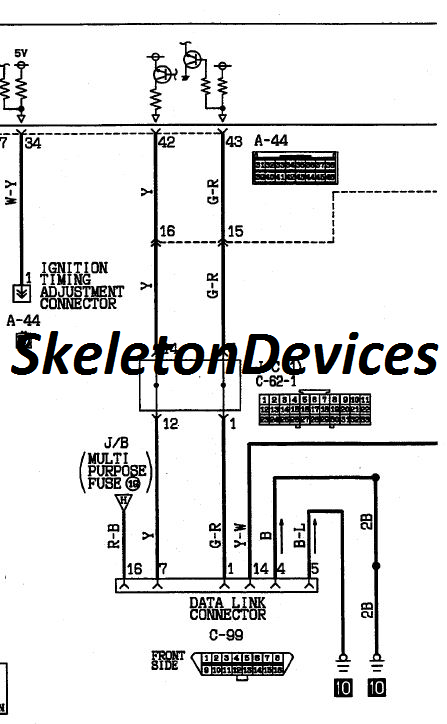

Mitsubishi Pajero (3.0 12v i 24v) oraz 3.5 schemat-1 schemat-2 Impulsator w zegarach. Można się podpiąć do kilku wtyczek.

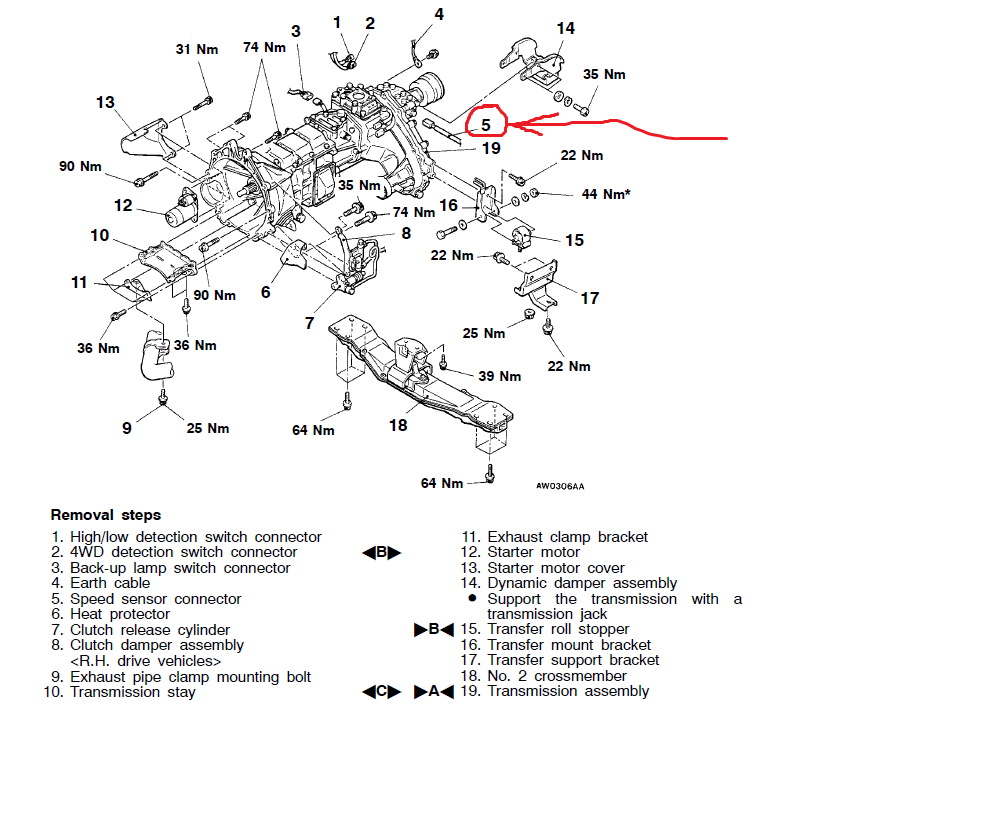

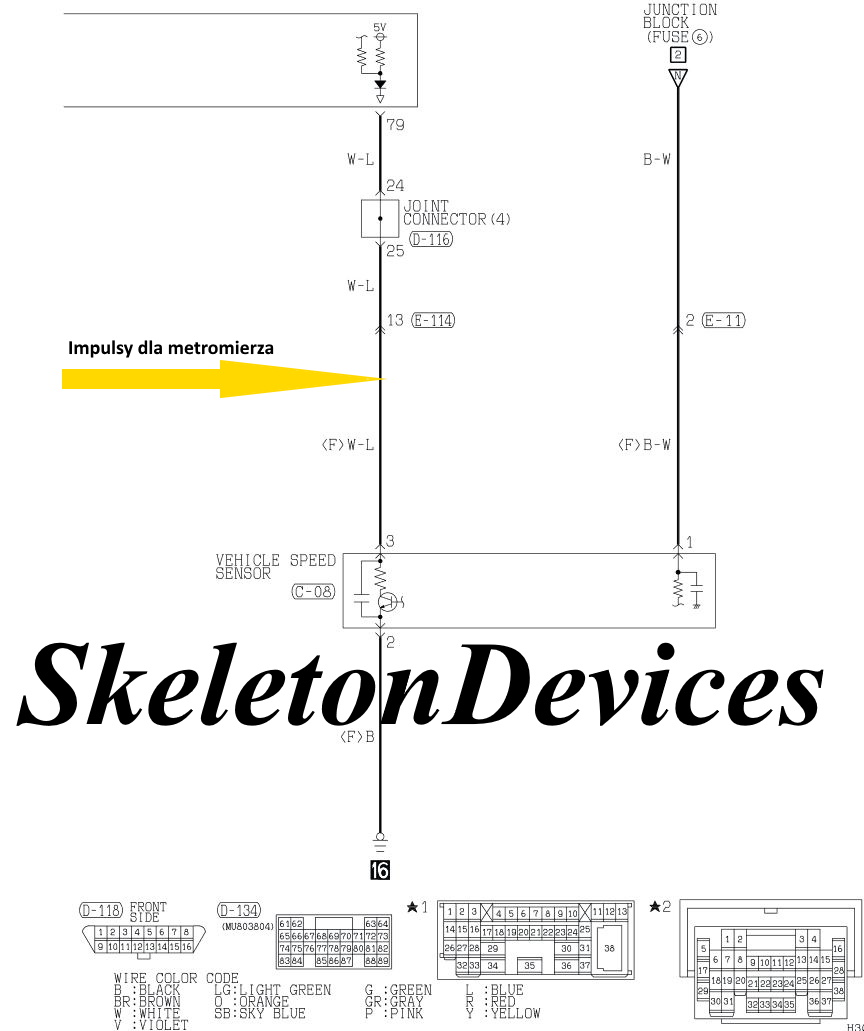

Mitsubishi Pajero (nowe) opis-1 schemat Impulsator znajduje się na wyjściu reduktora i z niego należy pobrać impulsy.

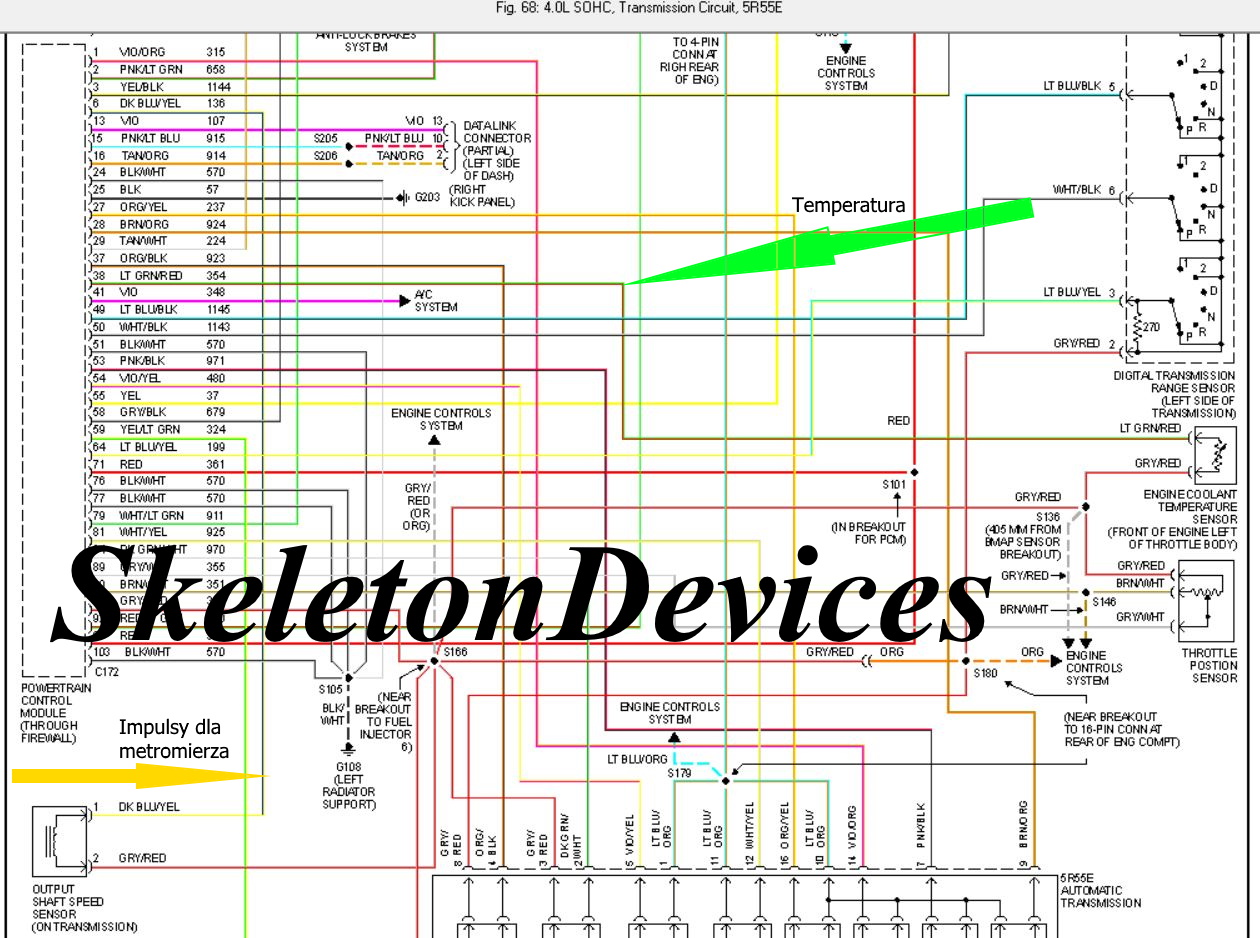

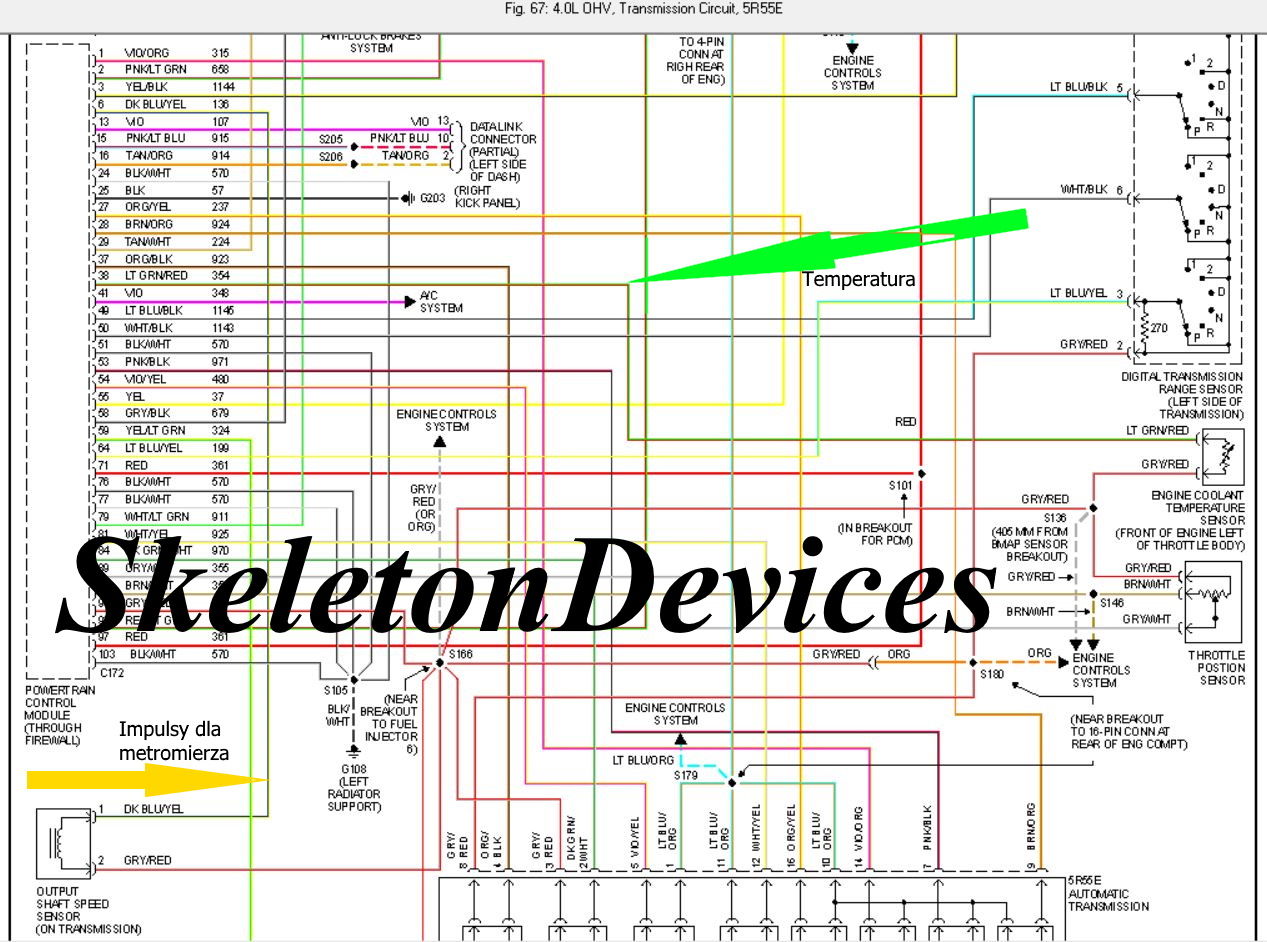

Ford Explorer 4.0 silnik ohv silnik sohc Impulsator jest typu indukcyjnego i przy małych prędkościach sygnał może mieć za małą amplitudę aby poprawnie działał metromierz

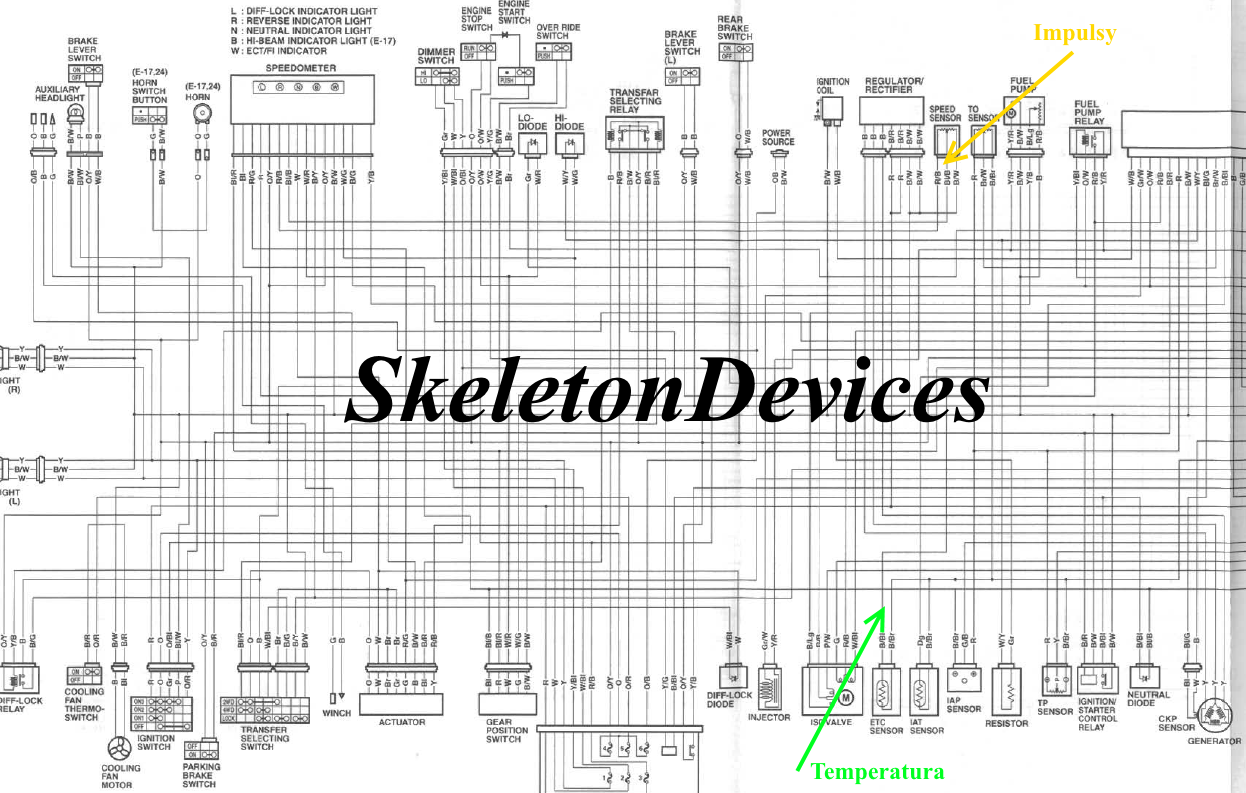

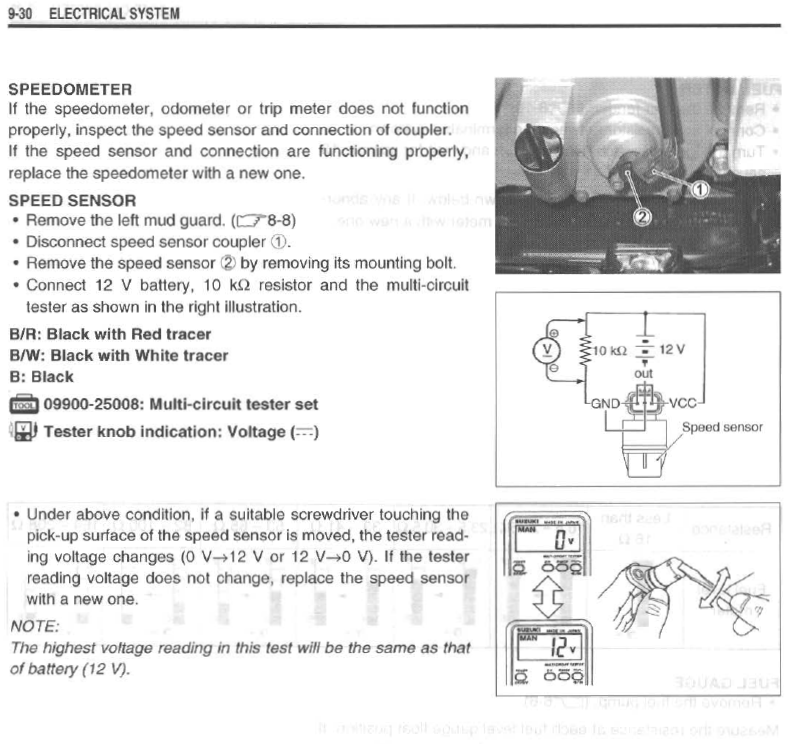

Suzuki Kingquad 700 schemat czujnik

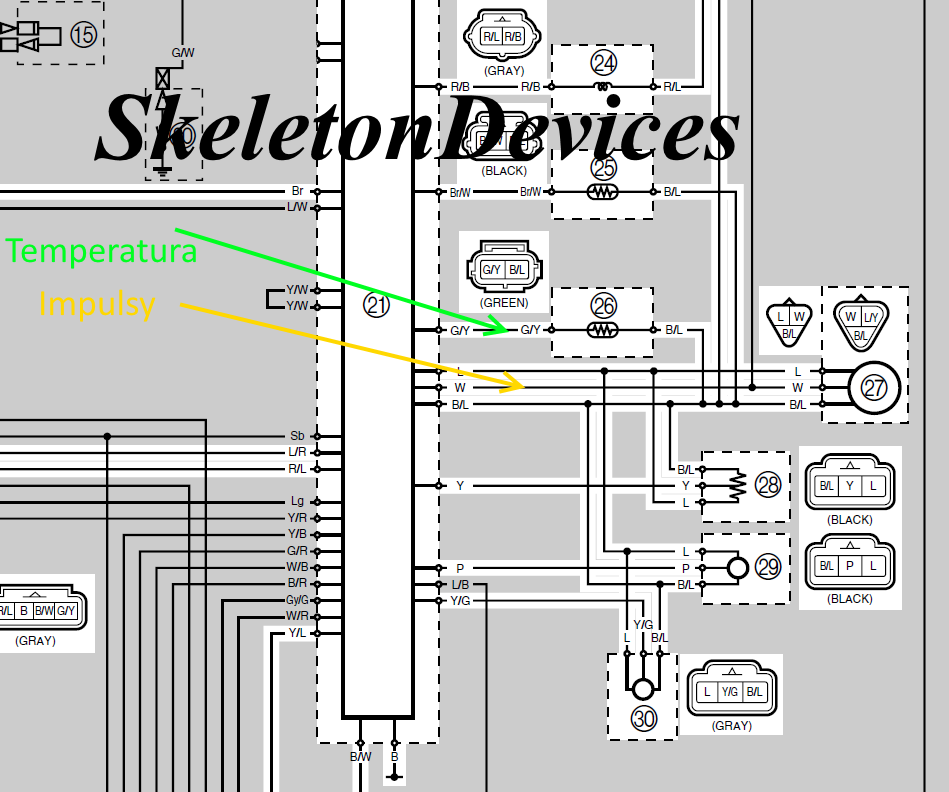

Yamaha Grizzly 700 schemat

Jeżeli posiadasz inne auto lub quada i nie wiesz jak podłączyc metromierz, to napisz do mnie. Może mam potrzebny schemat.
Jeżeli posiadasz schemat do auta którego nie ma na liście i chcesz się podzielić wiedzą, to też napisz.
