SD-1

Interfejs diagnostyczny pozwalający podłączyć komputer klasy PC do sterownika samochodowego i przeprowadzić diagnostykę pracy silnika. Komputer musi posiadać przynajmniej jedno gniazdo USB oraz system WindowsXP lub nowszy.

Współpracuje ze wszystkimi modelami aut Suzuki używającymi protokołu SDL w standardzie OBD1. Są to modele:
- Samurai 1,3 (tylko w nowszych modelach posiadających złącze diagnostyczne)
- Vitara 1,6 i 2,0 (oraz pochodne, np. Sidekick, Tracker, X90)
- Baleno 1,6 i 1,8 (oraz pochodne, np. Esteem)
- Swift 1,3 i 1,6 (bez wersji GTI i nowych modeli używających standardu OBD2)
- Grand Vitara 1,6 2,0 2,5 (bez nowych modeli używających standardu OBD2)

Uwaga:
Ze względu na dużą liczbę stosowanych przez Suzuki sterowników silnika, nie da się zagwarantować że interfejs będzie współpracował z każdym modelem z powyższej listy. Np nie da się podłączyć komputera o symbolu 33920-60A70

Opis podłączenia:
Kabel niebieski -> masa
Kabel brązowy -> sygnał SDL

Połączenie wg uznania: bezpośrednio do wiązki przy komputerze, lub przez fabryczne złącza diagnostyczne.

Przykładowo:
vitara 8v - sygnał na pinie A20 (fioletowo/żółty lub fioletowo/zielony), masa na pinie A24 (szaro/żółty) w żółtym gnieździe.
vitara 16v - sygnał na pinie B16 lub B22 (fioletowo/biały lub fioletowo/zielony) w zależności od rocznika samochodu.

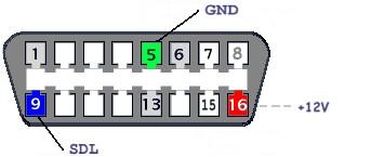

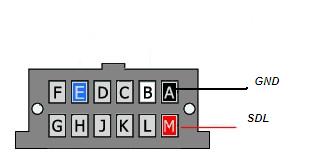

Sterowniki do pobrania tutaj (dla Win7 i nowszych sterowniki zostaną zainstalowane automatycznie) Poniżej opis najczęściej występujących złącz diagnostycznych OBD1.

Do pobrania oprogramowanie dla Windows:
RhinoView (program z rhinopower.org)
SDMon (obecnie nie rozwijany ze względu na nikłe zainteresowanie)

Galeria zdjęć.

W każdym przypadku należy sprawdzić układ wyprowadzeń na złączach. Błędne podłączenie może spowodować uszkodzenie interfejsu lub komputera w aucie!
